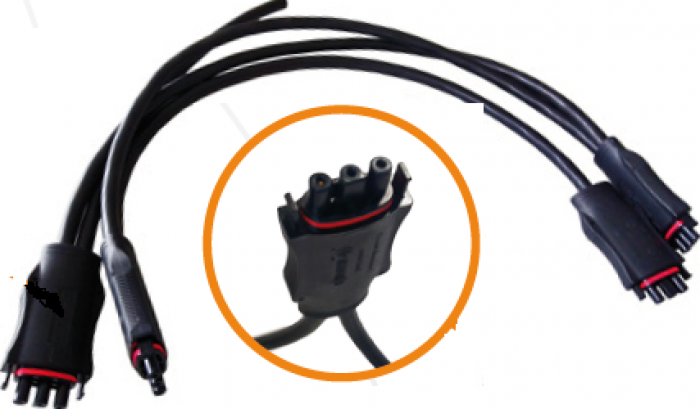

1 Koppelsnoer + dop DS3-L of QS2
€ 49,50
Omschrijving

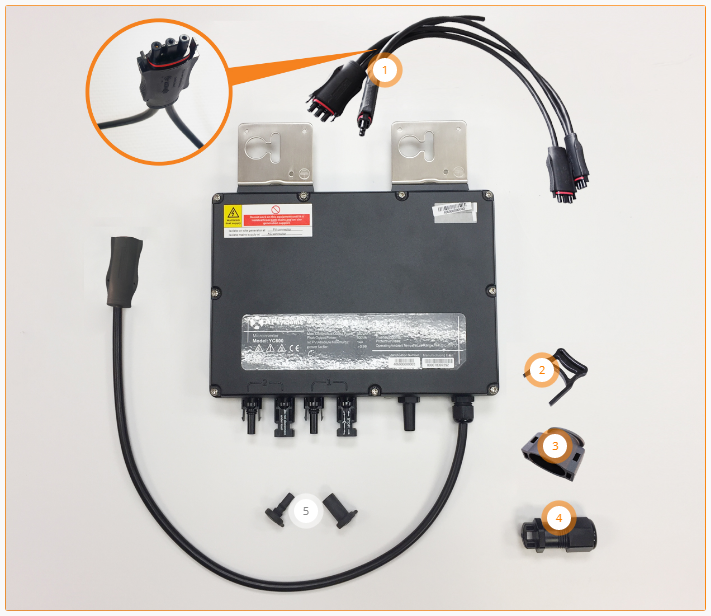

Voor elke DS3-L of QS2 micro omvormer is minimaal 1 connector nodig. Bij meerdere micro omvormers minimaal een gelijk aantal connectoren aanhouden. (Bij bijv. 7 micro omvormers DS3-L bestelt u 7 x Kab-Y-1. Wij leveren de kabel dan met 7 connectoren)

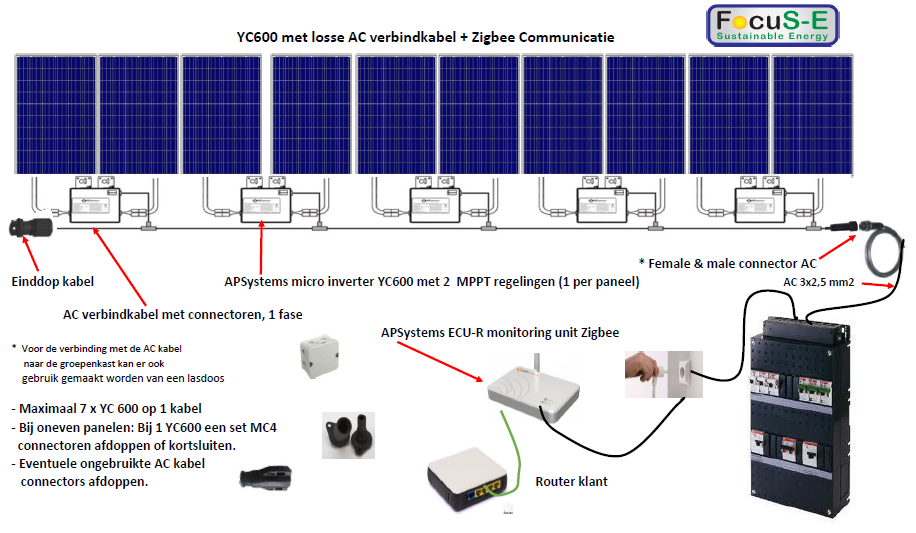

De afstand tussen de connectoren is 2 m. Bij grotere afstanden tussen de zonnepanelen kan een langere AC verbindkabel met extra connectoren toegepast worden. De niet gebruikte connectoren worden dan afgesloten met een afsluit dop (Dop-Y). Eventueel kan men een te grote afstand ook overbruggen met waterdichte lasdozen of speciale connectoren female/male ( ConF en ConM) of kabelverbinder (Con-Qpd1).
Kab-Y-1 is een 3x2,5mm² kabel. Bij gebruik van een 20A zekering automaat kunt u maximaal 12 panelen op 1 kabel aansluiten. De kabel wordt op de door u gespecificeerde lengte (aantal connectoren) geleverd. Kab-Y-1 of als standaard verpakte lengte van 150 conectoren Kab-Y-150.

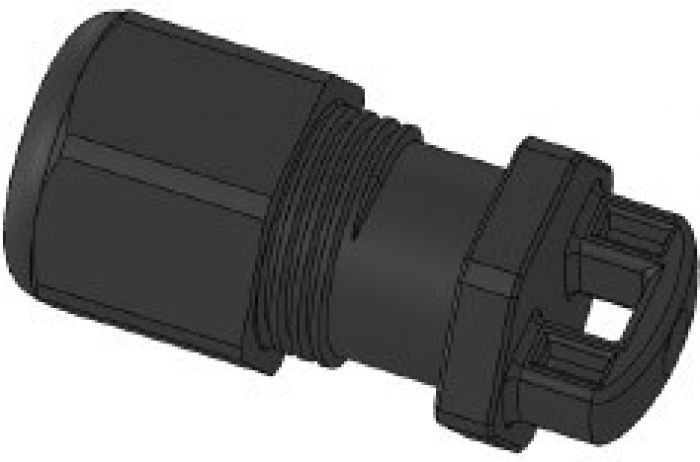

Aan het einde van de AC verbindingskabel (Trunk kabel) moeten de draden geïsoleerd en waterdicht worden afgesloten. Hiervoor is de DopT1-kab speciaal ontworpen. Deze afsluitdop is langduring tegen alle weersomstandigheden bestand. Let er wel op dat connectoren en afsluitdoppen nooit onder water komen te liggen daar door temperatuur cycli er dan toch water naar binnen zal dringen.
De afstand tussen de connectoren is 2 m. Bij grotere afstanden tussen de zonnepanelen kan een langere AC verbindkabel met extra connectoren toegepast worden. De niet gebruikte connectoren worden dan afgesloten met een afsluit dop (Dop-Y). Eventueel kan men een te grote afstand ook overbruggen met waterdichte lasdozen of speciale connectoren female/male ( ConF en ConM) of kabelverbinder (Con-Qpd1).
Kab-Y-1 is een 3x2,5mm² kabel. Bij gebruik van een 20A zekering automaat kunt u maximaal 12 panelen op 1 kabel aansluiten. De kabel wordt op de door u gespecificeerde lengte (aantal connectoren) geleverd. Kab-Y-1 of als standaard verpakte lengte van 150 conectoren Kab-Y-150.
Aan het einde van de AC verbindingskabel (Trunk kabel) moeten de draden geïsoleerd en waterdicht worden afgesloten. Hiervoor is de DopT1-kab speciaal ontworpen. Deze afsluitdop is langduring tegen alle weersomstandigheden bestand. Let er wel op dat connectoren en afsluitdoppen nooit onder water komen te liggen daar door temperatuur cycli er dan toch water naar binnen zal dringen.
